ネットワークのベンチマーク・ツールを試す - nepim、LMbench、nuttcp

を参考にLMbenchを使って通信速度のベンチマークを確認してみました。

上の記事では nepim の SUSE 版があるようなのですが、パッケージの依存関係でうまくインストールできなかったので、LMbench3 を使ってみました。


1) 上のサイトからダウンロードしたソースを解凍します。

sles11:~/lmbench # ls
lmbench3.tar.gz

sles11:~/lmbench # tar xvf lmbench3.tar.gz

|
| 略
|

MakeFile があります。

sles11:~/lmbench # cd lmbench3/
sles11:~/lmbench/lmbench3 # ls
ACKNOWLEDGEMENTS COPYING Makefile hbench-REBUTTAL scripts
CHANGES COPYING-2 README doc results src

2) make します。

sles11:~/lmbench/lmbench3 # make


|
| 略
|

3) Binary (bin)が出来上がります。

sles11:~/lmbench/lmbench3 # ls
ACKNOWLEDGEMENTS COPYING Makefile bin hbench-REBUTTAL scripts
CHANGES COPYING-2 README doc results src

4) bin/x86_64-linux-gnu にバイナリが作られます。

sles11:~/lmbench/lmbench3 # ls bin
x86_64-linux-gnu

sles11:~/lmbench/lmbench3 # ls bin/x86_64-linux-gnu/
bw_file_rd lat_connect lat_proc lib_mem.o loop_o
bw_mem lat_ctx lat_rpc lib_sched.o memsize
bw_mmap_rd lat_fcntl lat_select lib_stats.o mhz
bw_pipe lat_fifo lat_sem lib_tcp.o msleep
bw_tcp lat_fs lat_sig lib_timing.o par_mem
bw_unix lat_http lat_syscall lib_udp.o par_ops
disk lat_mem_rd lat_tcp lib_unix.o stream
enough lat_mmap lat_udp line timing_o
flushdisk lat_ops lat_unix lmbench.a tlb
getopt.o lat_pagefault lat_unix_connect lmdd
hello lat_pipe lib_debug.o lmhttp

ここにさまざまな測定ツールが出来上がります。

LMbench のマニュアルによると、この中で lat_xxx 系のプログラムはレイテンシを計るためにあるようです。 bw_tcp が単純に TCP のソケット通信の性能を測るようです。

5) bw_tcp -s (サーバモード)で起動します。

sles11:~/lmbench/lmbench3 # bin/x86_64-linux-gnu/bw_tcp -s

6) 自分自身を計ってみます。

sles11:~/lmbench/lmbench3 # bin/x86_64-linux-gnu/bw_tcp localhost
0.065536 1864.99 MB/sec

1.8GB/s ですね。

7) bw_tcp -s (サーバモード)で起動している他のサーバに対してテストしてみました。

sles11:~/lmbench/lmbench3 # bin/x86_64-linux-gnu/bw_tcp 192.168.1.xxx
0.065536 62.25 MB/sec

ケーブルが原因なのでしょうか。 62MB/s です。

数値は bps(bit per second)ではなく、大文字 MB/S なので Byte Per Sec という解釈でいいんですよね。 そうなると 62MB * 8bit = 496 bps ということになります。 1G bps HUB のほぼ半分の帯域を使っていることになります。

8) 常駐していない相手(ルータなど)には拒否されます。
sles11:~/lmbench/lmbench3 # bin/x86_64-linux-gnu/bw_tcp 192.168.1.1yyy
socket connection: Connection refused


9) 内部で動く XEN 仮想マシン(VM)に対して実行してみます。
sles11:~/lmbench/lmbench3 # bin/x86_64-linux-gnu/bw_tcp 192.168.1.zzz
0.065536 1103.10 MB/sec


ほぼ1.1GB/s 出ています。 8.8G bps ということです。

LMbench は相手が必要です。例えばサーバと HUB間のベンチマークを計りたいというニーズには合いません。ソースから簡単にコンパイルして使えるので、Linux <---> Linux/Unix 間の通信速度を確認するにはお手軽です。

初期値を計測しておき、「遅い」というクレームが来たときに、ボトルネックが発生しているのか初期値と数値を比べてみれば、ネットワークが劣化しているのかどうなのかの判断材料になります。

islandcenter.jp
[PR]
by islandcenter | 2012-04-27 13:10 | SUSE | Trackback | Comments(0)

PUTTY は単独で使える便利な SSH 端末ソフトウェアです。

ただし、設定内容はレジストリに書き込まれますので、ご注意ください。位置は
HKEY_CURRENT_USER\Software\SimonTatham\PuTTY
です。

私の好みは次の設定です。

Window > scrollback >200(default) から 2000 くらいに


Copy all to clipboad が使いやすくなります。
コマンドの入出力結果を文書にするときは便利です。

apearance > font settings > change > フォントサイズを大きくします。

デフォルトではフォントが小さすぎるひとにはお勧めします。フォントによっては、 yast の罫線が qqqq などに文字化けするので、フォントサイズだけ変えるのが良いでしょう。

Window > transration > EUC(Default) から UTF-8 に

SUSE Linux ではデフォルトが UTF-8 です。これをやっておかないと日本語ファイルは文字化けします。
[PR]
by islandcenter | 2012-04-25 16:44 | SUSE | Trackback | Comments(0)

fio はよく Linux で利用されるオープンソースの I/O 測定ベンチマークツールです。 Windows 版もありますが、バイナリ配布されていないようなので、コンパイル環境が必要なようですね。

-SUSE Linux へのインストール-

http://software.opensuse.org から fio を serach すると、各バージョンに適合した fio のリストが出てきました。



リモートX端末からブラウザを起動して 1 click install をクリックすると、ダウンロードするかインストーラを起動するか確認のダイアログが出ますので YaST インストーラを起動します。レポジトリの更新から始まり、インストールされます。レポジトリのダウンロードのため、途中で証明書を import します。インストールは全てGUIで行えます。

-iSCSI とローカルディスクで比べてみた-

smartctl で見ると /tmp は Hitachi HDS722020ALA330 どうやら 2Tb 7200rpm ものです。
/iscsi sumsung 製 HD103U1 5200rpm 1Tb SATA 3G の古いHDDをこれまた懐かしい QNAP TS-110 を iSCSI でマウントしました。

コマンド打ちが面倒なのでスクリプトを使ってみます。

fio はコマンドパラメータを使うか、パラメータリストファイルを使ってジョブを作ります。
ここでは seq-write の結果を求めてみます。

sles11:~ # cat fiotest.sh
#! /bin/sh
echo -------- iscsi ----
fio --directory=/iscsi --direct=1 --rw=write --bs=4k --size=1G --numjobs=3 --runtime=100 --name=seq-write
rm /iscsi/seq-write.* <------ テンポラリファイルは自分で消す必要があります。
sleep 20 <---- 次のテストで「削除の余韻」の影響避けるためわずかな間 sleep させます。
echo -------- local ----
fio --directory=/tmp --direct=1 --rw=write --bs=4k --size=1G --numjobs=3 --runtime=100 --name=seq-write
rm /tmp/iseq-write.*
echo -------- end ----
sles11:~ #
sles11:~ #

実行結果

sles11:~ # ./fiotest.sh
-------- iscsi ----
seq-write: (g=0): rw=write, bs=4K-4K/4K-4K, ioengine=sync, iodepth=1
...
seq-write: (g=0): rw=write, bs=4K-4K/4K-4K, ioengine=sync, iodepth=1
fio 2.0.7
Starting 3 processes
seq-write: Laying out IO file(s) (1 file(s) / 1024MB)
seq-write: Laying out IO file(s) (1 file(s) / 1024MB)
seq-write: Laying out IO file(s) (1 file(s) / 1024MB)
seq-write: Laying out IO file(s) (1 file(s) / 1024MB)
seq-write: Laying out IO file(s) (1 file(s) / 1024MB)
Jobs: 3 (f=3): [WWW] [100.0% done] [0K/4589K /s] [0 /1120 iops] [eta 00m:00s]
seq-write: (groupid=0, jobs=1): err= 0: pid=30120
write: io=112228KB, bw=1122.3KB/s, iops=280 , runt=100002msec
clat (usec): min=485 , max=4059.9K, avg=3551.68, stdev=35576.86
lat (usec): min=486 , max=4059.9K, avg=3554.75, stdev=35576.90
clat percentiles (usec):
| 1.00th=[ 502], 5.00th=[ 540], 10.00th=[ 756], 20.00th=[ 804],
| 30.00th=[ 828], 40.00th=[ 852], 50.00th=[ 876], 60.00th=[ 900],
| 70.00th=[ 924], 80.00th=[ 964], 90.00th=[ 1048], 95.00th=[ 1240],
| 99.00th=[103936], 99.50th=[201728], 99.90th=[464896], 99.95th=[518144],
| 99.99th=[634880]
bw (KB/s) : min= 0, max= 2434, per=38.35%, avg=1186.94, stdev=465.50
lat (usec) : 500=0.70%, 750=9.00%, 1000=76.46%
lat (msec) : 2=11.02%, 4=0.71%, 10=0.75%, 20=0.18%, 50=0.11%
lat (msec) : 100=0.06%, 250=0.85%, 500=0.09%, 750=0.08%, >=2000=0.01%
cpu : usr=0.31%, sys=1.52%, ctx=28183, majf=0, minf=24
IO depths : 1=100.0%, 2=0.0%, 4=0.0%, 8=0.0%, 16=0.0%, 32=0.0%, >=64=0.0%
submit : 0=0.0%, 4=100.0%, 8=0.0%, 16=0.0%, 32=0.0%, 64=0.0%, >=64=0.0%
complete : 0=0.0%, 4=100.0%, 8=0.0%, 16=0.0%, 32=0.0%, 64=0.0%, >=64=0.0%
issued : total=r=0/w=28057/d=0, short=r=0/w=0/d=0
seq-write: (groupid=0, jobs=1): err= 0: pid=30121
write: io=103572KB, bw=1035.8KB/s, iops=258 , runt=100001msec
clat (usec): min=565 , max=3898.5K, avg=3849.17, stdev=37243.20
lat (usec): min=569 , max=3898.5K, avg=3852.31, stdev=37243.40
clat percentiles (usec):
| 1.00th=[ 748], 5.00th=[ 772], 10.00th=[ 788], 20.00th=[ 820],
| 30.00th=[ 836], 40.00th=[ 860], 50.00th=[ 884], 60.00th=[ 908],
| 70.00th=[ 932], 80.00th=[ 964], 90.00th=[ 1048], 95.00th=[ 1272],
| 99.00th=[156672], 99.50th=[201728], 99.90th=[477184], 99.95th=[522240],
| 99.99th=[667648]
bw (KB/s) : min= 2, max= 2320, per=35.39%, avg=1095.22, stdev=398.96
lat (usec) : 750=1.54%, 1000=83.71%
lat (msec) : 2=11.67%, 4=0.43%, 10=1.21%, 20=0.27%, 50=0.08%
lat (msec) : 100=0.02%, 250=0.81%, 500=0.15%, 750=0.09%, >=2000=0.01%
cpu : usr=0.30%, sys=1.43%, ctx=25996, majf=0, minf=22
IO depths : 1=100.0%, 2=0.0%, 4=0.0%, 8=0.0%, 16=0.0%, 32=0.0%, >=64=0.0%
submit : 0=0.0%, 4=100.0%, 8=0.0%, 16=0.0%, 32=0.0%, 64=0.0%, >=64=0.0%
complete : 0=0.0%, 4=100.0%, 8=0.0%, 16=0.0%, 32=0.0%, 64=0.0%, >=64=0.0%
issued : total=r=0/w=25893/d=0, short=r=0/w=0/d=0
seq-write: (groupid=0, jobs=1): err= 0: pid=30122
write: io=93788KB, bw=960360 B/s, iops=234 , runt=100003msec
clat (usec): min=509 , max=4034.5K, avg=4250.95, stdev=39938.84
lat (usec): min=510 , max=4034.5K, avg=4254.40, stdev=39940.64
clat percentiles (usec):
| 1.00th=[ 756], 5.00th=[ 780], 10.00th=[ 804], 20.00th=[ 836],
| 30.00th=[ 860], 40.00th=[ 884], 50.00th=[ 916], 60.00th=[ 940],
| 70.00th=[ 972], 80.00th=[ 1012], 90.00th=[ 1096], 95.00th=[ 1368],
| 99.00th=[199680], 99.50th=[203776], 99.90th=[493568], 99.95th=[522240],
| 99.99th=[634880]
bw (KB/s) : min= 4, max= 2184, per=31.98%, avg=989.78, stdev=408.18
lat (usec) : 750=0.87%, 1000=76.62%
lat (msec) : 2=19.04%, 4=0.37%, 10=1.46%, 20=0.30%, 50=0.11%
lat (msec) : 100=0.04%, 250=0.91%, 500=0.17%, 750=0.09%, 1000=0.01%
lat (msec) : >=2000=0.01%
cpu : usr=0.30%, sys=1.92%, ctx=31587, majf=0, minf=22
IO depths : 1=100.0%, 2=0.0%, 4=0.0%, 8=0.0%, 16=0.0%, 32=0.0%, >=64=0.0%
submit : 0=0.0%, 4=100.0%, 8=0.0%, 16=0.0%, 32=0.0%, 64=0.0%, >=64=0.0%
complete : 0=0.0%, 4=100.0%, 8=0.0%, 16=0.0%, 32=0.0%, 64=0.0%, >=64=0.0%
issued : total=r=0/w=23447/d=0, short=r=0/w=0/d=0

Run status group 0 (all jobs):
WRITE: io=309588KB, aggrb=3095KB/s, minb=937KB/s, maxb=1122KB/s, mint=100001msec, maxt=100003msec

Disk stats (read/write):
sde: ios=13/77800, merge=0/44990, ticks=1008/3260968, in_queue=2594160, util=100.00%
Jobs: 3 (f=3): [WWW] [100.0% done] [0K/3653K /s] [0 /891 iops] [eta 00m:00s]
seq-write: (groupid=0, jobs=1): err= 0: pid=30214
write: io=119372KB, bw=1193.8KB/s, iops=298 , runt=100001msec
clat (usec): min=480 , max=837463 , avg=3337.99, stdev=26091.77
lat (usec): min=481 , max=837465 , avg=3341.11, stdev=26091.88
clat percentiles (usec):
| 1.00th=[ 524], 5.00th=[ 596], 10.00th=[ 660], 20.00th=[ 788],
| 30.00th=[ 820], 40.00th=[ 844], 50.00th=[ 868], 60.00th=[ 892],
| 70.00th=[ 924], 80.00th=[ 956], 90.00th=[ 1032], 95.00th=[ 1192],
| 99.00th=[47872], 99.50th=[201728], 99.90th=[497664], 99.95th=[518144],
| 99.99th=[602112]
bw (KB/s) : min= 4, max= 2496, per=35.18%, avg=1230.01, stdev=437.89
lat (usec) : 500=0.28%, 750=13.20%, 1000=73.42%
lat (msec) : 2=10.38%, 4=0.67%, 10=0.80%, 20=0.16%, 50=0.08%
lat (msec) : 100=0.03%, 250=0.81%, 500=0.07%, 750=0.09%, 1000=0.01%
cpu : usr=0.40%, sys=1.61%, ctx=29994, majf=0, minf=23
IO depths : 1=100.0%, 2=0.0%, 4=0.0%, 8=0.0%, 16=0.0%, 32=0.0%, >=64=0.0%
submit : 0=0.0%, 4=100.0%, 8=0.0%, 16=0.0%, 32=0.0%, 64=0.0%, >=64=0.0%
complete : 0=0.0%, 4=100.0%, 8=0.0%, 16=0.0%, 32=0.0%, 64=0.0%, >=64=0.0%
issued : total=r=0/w=29843/d=0, short=r=0/w=0/d=0
seq-write: (groupid=0, jobs=1): err= 0: pid=30215
write: io=116876KB, bw=1168.8KB/s,iops=292 , runt=100003msec
clat (usec): min=476 , max=951756 , avg=3409.88, stdev=26699.56
lat (usec): min=478 , max=951758 , avg=3412.95, stdev=26699.64
clat percentiles (usec):
| 1.00th=[ 540], 5.00th=[ 684], 10.00th=[ 764], 20.00th=[ 796],
| 30.00th=[ 828], 40.00th=[ 844], 50.00th=[ 868], 60.00th=[ 892],
| 70.00th=[ 916], 80.00th=[ 956], 90.00th=[ 1032], 95.00th=[ 1208],
| 99.00th=[61696], 99.50th=[201728], 99.90th=[497664], 99.95th=[522240],
| 99.99th=[569344]
bw (KB/s) : min= 4, max= 2504, per=34.45%, avg=1204.29, stdev=410.11
lat (usec) : 500=0.22%, 750=7.28%, 1000=79.96%
lat (msec) : 2=9.88%, 4=0.52%, 10=0.91%, 20=0.16%, 50=0.08%
lat (msec) : 100=0.01%, 250=0.81%, 500=0.08%, 750=0.10%, 1000=0.01%
cpu : usr=0.37%, sys=1.55%, ctx=29338, majf=0, minf=22
IO depths : 1=100.0%, 2=0.0%, 4=0.0%, 8=0.0%, 16=0.0%, 32=0.0%, >=64=0.0%
submit : 0=0.0%, 4=100.0%, 8=0.0%, 16=0.0%, 32=0.0%, 64=0.0%, >=64=0.0%
complete : 0=0.0%, 4=100.0%, 8=0.0%, 16=0.0%, 32=0.0%, 64=0.0%, >=64=0.0%
issued : total=r=0/w=29219/d=0, short=r=0/w=0/d=0
seq-write: (groupid=0, jobs=1): err= 0: pid=30216
write: io=113416KB, bw=1134.2KB/s, iops=283 , runt=100005msec
clat (usec): min=482 , max=1097.7K, avg=3513.74, stdev=27293.60
lat (usec): min=483 , max=1097.7K, avg=3516.88, stdev=27293.64
clat percentiles (usec):
| 1.00th=[ 548], 5.00th=[ 716], 10.00th=[ 772], 20.00th=[ 812],
| 30.00th=[ 844], 40.00th=[ 868], 50.00th=[ 892], 60.00th=[ 916],
| 70.00th=[ 940], 80.00th=[ 980], 90.00th=[ 1064], 95.00th=[ 1224],
| 99.00th=[116224], 99.50th=[201728], 99.90th=[497664], 99.95th=[518144],
| 99.99th=[602112]
bw (KB/s) : min= 3, max= 2480, per=33.41%, avg=1168.02, stdev=363.35
lat (usec) : 500=0.15%, 750=5.86%, 1000=77.70%
lat (msec) : 2=13.55%, 4=0.28%, 10=1.19%, 20=0.14%, 50=0.09%
lat (msec) : 100=0.03%, 250=0.84%, 500=0.08%, 750=0.09%, 2000=0.01%
cpu : usr=0.37%, sys=1.73%, ctx=28515, majf=0, minf=22
IO depths : 1=100.0%, 2=0.0%, 4=0.0%, 8=0.0%, 16=0.0%, 32=0.0%, >=64=0.0%
submit : 0=0.0%, 4=100.0%, 8=0.0%, 16=0.0%, 32=0.0%, 64=0.0%, >=64=0.0%
complete : 0=0.0%, 4=100.0%, 8=0.0%, 16=0.0%, 32=0.0%, 64=0.0%, >=64=0.0%
issued : total=r=0/w=28354/d=0, short=r=0/w=0/d=0

Run status group 0 (all jobs):
WRITE: io=349664KB, aggrb=3496KB/s, minb=1134KB/s, maxb=1193KB/s, mint=100001msec, maxt=100005msec

Disk stats (read/write):
sde: ios=1/87531, merge=0/14355, ticks=0/3385260, in_queue=2789384, util=100.00%

-------- local ----
seq-write: (g=0): rw=write, bs=4K-4K/4K-4K, ioengine=sync, iodepth=1
...
seq-write: (g=0): rw=write, bs=4K-4K/4K-4K, ioengine=sync, iodepth=1
fio 2.0.7
Starting 3 processes
seq-write: Laying out IO file(s) (1 file(s) / 1024MB)
seq-write: Laying out IO file(s) (1 file(s) / 1024MB)
Jobs: 3 (f=3): [WWW] [100.0% done] [0K/14566K /s] [0 /3556 iops] [eta 00m:00s]
seq-write: (groupid=0, jobs=1): err= 0: pid=30222
write: io=438048KB, bw=4380.5KB/s, iops=1095 , runt=100001msec
clat (usec): min=159 , max=679274 , avg=904.70, stdev=12497.03
lat (usec): min=160 , max=679276 , avg=906.94, stdev=12497.04
clat percentiles (usec):
| 1.00th=[ 209], 5.00th=[ 221], 10.00th=[ 225], 20.00th=[ 229],
| 30.00th=[ 231], 40.00th=[ 235], 50.00th=[ 239], 60.00th=[ 243],
| 70.00th=[ 249], 80.00th=[ 262], 90.00th=[ 298], 95.00th=[ 402],
| 99.00th=[ 812], 99.50th=[ 3376], 99.90th=[224256], 99.95th=[301056],
| 99.99th=[337920]
bw (KB/s) : min= 111, max= 8744, per=34.68%, avg=4475.22, stdev=1731.04
lat (usec) : 250=70.03%, 500=26.71%, 750=2.13%, 1000=0.30%
lat (msec) : 2=0.19%, 4=0.16%, 10=0.12%, 20=0.07%, 50=0.01%
lat (msec) : 100=0.01%, 250=0.18%, 500=0.08%, 750=0.01%
cpu : usr=0.58%, sys=3.42%, ctx=109670, majf=0, minf=23
IO depths : 1=100.0%, 2=0.0%, 4=0.0%, 8=0.0%, 16=0.0%, 32=0.0%, >=64=0.0%
submit : 0=0.0%, 4=100.0%, 8=0.0%, 16=0.0%, 32=0.0%, 64=0.0%, >=64=0.0%
complete : 0=0.0%, 4=100.0%, 8=0.0%, 16=0.0%, 32=0.0%, 64=0.0%, >=64=0.0%
issued : total=r=0/w=109512/d=0, short=r=0/w=0/d=0
seq-write: (groupid=0, jobs=1): err= 0: pid=30223
write: io=434468KB, bw=4344.7KB/s, iops=1086 , runt=100001msec
clat (usec): min=179 , max=691006 , avg=911.99, stdev=12768.08
lat (usec): min=180 , max=691007 , avg=914.21, stdev=12768.08
clat percentiles (usec):
| 1.00th=[ 207], 5.00th=[ 221], 10.00th=[ 225], 20.00th=[ 231],
| 30.00th=[ 233], 40.00th=[ 237], 50.00th=[ 239], 60.00th=[ 245],
| 70.00th=[ 251], 80.00th=[ 262], 90.00th=[ 302], 95.00th=[ 402],
| 99.00th=[ 756], 99.50th=[ 2128], 99.90th=[238592], 99.95th=[301056],
| 99.99th=[342016]
bw (KB/s) : min= 5, max= 8600, per=34.71%, avg=4479.71, stdev=1762.32
lat (usec) : 250=69.17%, 500=27.74%, 750=2.05%, 1000=0.29%
lat (msec) : 2=0.20%, 4=0.11%, 10=0.10%, 20=0.05%, 50=0.01%
lat (msec) : 100=0.01%, 250=0.17%, 500=0.09%, 750=0.01%
cpu : usr=0.68%, sys=3.71%, ctx=108938, majf=0, minf=22
IO depths : 1=100.0%, 2=0.0%, 4=0.0%, 8=0.0%, 16=0.0%, 32=0.0%, >=64=0.0%
submit : 0=0.0%, 4=100.0%, 8=0.0%, 16=0.0%, 32=0.0%, 64=0.0%, >=64=0.0%
complete : 0=0.0%, 4=100.0%, 8=0.0%, 16=0.0%, 32=0.0%, 64=0.0%, >=64=0.0%
issued : total=r=0/w=108617/d=0, short=r=0/w=0/d=0
seq-write: (groupid=0, jobs=1): err= 0: pid=30224
write: io=418116KB, bw=4181.2KB/s, iops=1045 , runt=100001msec
clat (usec): min=174 , max=577159 , avg=948.32, stdev=13147.12
lat (usec): min=175 , max=577160 , avg=950.53, stdev=13147.13
clat percentiles (usec):
| 1.00th=[ 209], 5.00th=[ 221], 10.00th=[ 225], 20.00th=[ 229],
| 30.00th=[ 231], 40.00th=[ 235], 50.00th=[ 237], 60.00th=[ 243],
| 70.00th=[ 249], 80.00th=[ 262], 90.00th=[ 294], 95.00th=[ 402],
| 99.00th=[ 772], 99.50th=[ 3120], 99.90th=[252928], 99.95th=[305152],
| 99.99th=[354304]
bw (KB/s) : min= 105, max= 8640, per=33.47%, avg=4319.83, stdev=1646.15
lat (usec) : 250=71.38%, 500=25.58%, 750=1.98%, 1000=0.28%
lat (msec) : 2=0.20%, 4=0.11%, 10=0.11%, 20=0.06%, 50=0.02%
lat (msec) : 100=0.01%, 250=0.17%, 500=0.10%, 750=0.01%
cpu : usr=0.72%, sys=3.02%, ctx=104679, majf=0, minf=22
IO depths : 1=100.0%, 2=0.0%, 4=0.0%, 8=0.0%, 16=0.0%, 32=0.0%, >=64=0.0%
submit : 0=0.0%, 4=100.0%, 8=0.0%, 16=0.0%, 32=0.0%, 64=0.0%, >=64=0.0%
complete : 0=0.0%, 4=100.0%, 8=0.0%, 16=0.0%, 32=0.0%, 64=0.0%, >=64=0.0%
issued : total=r=0/w=104529/d=0, short=r=0/w=0/d=0

Run status group 0 (all jobs):
WRITE: io=1260.4MB, aggrb=12906KB/s, minb=4181KB/s, maxb=4380KB/s, mint=100001msec, maxt=100001msec

Disk stats (read/write):
sda: ios=2583/323195, merge=14/28603, ticks=24160/4690956, in_queue=5321588, util=100.00%
rm: cannot remove `/tmp/iseq-write.*': No such file or directory
-------- end ----
sles11:~ #


なんともいえないのですは、この iSCSI ドライブは大体ローカルディスクの2割から3割程度のパフォーマンスしか出ていないようです。

ははーん、ボトルネックはここなんだ、と思うのは早計かも知れません。fioはあくまでもディスクの性能を測るものなので、システム全体の性能とは直結しているわけではありません。実際エンドユーザが利用したときのレスポンスとかが重要です。エンドユーザサイドで iSCSI で恐ろしいパフォーマンスを出す機器もあれば、円盤そのものの性能や、SAN装置のキャッシュの容量、RAIDコントローラの性能など色々な要素があるのです。


iSCSI は SUSE 仮想環境でファイルサーバとして使い物になるか

仮想環境では、iSCSI は容易に容量を拡張できる手段です。実際に2年前にこのエントリを書いたときからあまり環境が変わっていないことを考えると、ディスクの性能=システムの性能とは一概には言えません。

機器を納品した後、こうして初期性能を計っておくことはひとつの問題解決の準備段階として重要です。この数値を元に、後にクレームがきた場合のシステム全体の性能が低下したかどうかの基準として利用できるかも知れません。

一度、Raid の故障の後、性能が異常に低下したことがありました。原因はディスクのファームウェアにあったのですが、初期性能が正しく測定されており、機器の故障修理の後、同じパフォーマンスが出ているかを確認することも必要です。

ちなみに SAS Raid の fio の参考値 もご覧ください。

※ ちなみに fio は実稼動しているサーバーでは実行しないでください。CPU負荷が大きなWindows 系の仮想マシンが全滅しました。 Linux 系仮想マシンは全部無事だったけど。ユーザの負荷が少ないときに実施してくださいね。

-Keyword-

仮想環境 SUSE Linux SLES XEN iSCSI fio ディスクベンチマーク

islandcenter.jp
[PR]
by islandcenter | 2012-04-25 14:31 | SUSE | Trackback | Comments(0)

SUSE Cloud Powered by OpenStack(tm)
に OpenStack の XEN イメージがあるので試しに入れてみました。



ダウンロードした圧縮ファイルを解凍すると raw イメージと vm ファイルがあるので、 raw ファイルを /var/lib/xen/images/openstack にコピーし openstack.raw に rm します。

vm ファイルは次のように加工し /etc/xen/vm/openstack としました。

# -*- mode: python; -*-
name="Arnolds_Arnolds_1215_SUSE_Cloud_Powered_"
memory=4048
disk=[ 'file:/var/lib/xen/images/openstack/openstack.raw,xvda,w']
# disk= "tap:aio:Arnolds_Arnolds_1215_SUSE_Cloud_Powered_.x86_64-1.0.0.raw,xvda,w" ]

# vif=[ "bridge=xenbr0" ]
# vfb = ["type=vnc,vncunused=1,vnclisten=0.0.0.0"]

vif=[ 'mac=00:16:3e:00:00:08,bridge=br0', ]
vfb=['type=vnc,vncunused=1']

この状態で xm create openstack すると起動します。 GUI 起動するので virt-manager から open してライセンス同意など、一通りの設定をすると、インストールは完了です。

システムは root:openstack
OpenStack は admin:openstack

で入れます。

SUSE、OpenStackベースのクラウドインフラソリューションを公開


islandcenter.jp
[PR]
by islandcenter | 2012-04-19 16:08 | プライベートクラウド | Trackback | Comments(0)

Novell VMDP 2.0 Released

SUSE Linux Enterprise Virtual Machine Driver Pack 2.0

このバージョンから iso タイプのファイルもダウンロードできるようになっていますが、残念ながら、VMDP-WIN-2.0.exe が未解凍で入っているだけでした。ちょっと残念。

まぁ、VMDP-WIN-2.0.exe をネットワークやUSBからコピーしてインストールという手順を省いて最初からCDとしてマウントできるので、それはそれで....

そこで、Windows 系の場合、VMDP-WIN-2.0.exe を自己解凍して ISO 形式にして、 Windows を仮想化してみます。

- まずVMDP-WIN-2.0.exe を Windows 内で実行して解凍します。
- これを、SUSE Linux 内に samba などの機能でコピーします。
- mkisofs で iso 化します。

 # mkisofs -o FileNameOfIso.iso Melted-VMDP-WIN-2.0

具体的にはこうなります。

sles11:/home/knakaj/ISO/vmdp2.0 # mkisofs -o vmdp20.iso VMDP-WIN-2.0
I: -input-charset not specified, using utf-8 (detected in locale settings)
Using VIRTI000.CAT;1 for VMDP-WIN-2.0/win2008/x86/virtio/virtio_balloon.cat (virtio_blk.cat)
Using VIRTI000.INF;1 for VMDP-WIN-2.0/win2008/x86/virtio/virtio_blk.inf (virtio_balloon.inf)

|....
|.... 中略
|....

Using VMDPE000.TXT;1 for VMDP-WIN-2.0/eula/40c/vmdpeula.txt (vmdpeula_fmt.txt)
Using VMDPE000.TXT;1 for VMDP-WIN-2.0/eula/411/vmdpeula.txt (vmdpeula_fmt.txt)
Using VMDPE000.TXT;1 for VMDP-WIN-2.0/eula/40b/vmdpeula.txt (vmdpeula_fmt.txt)
Total translation table size: 0
Total rockridge attributes bytes: 0
Total directory bytes: 124928
Path table size(bytes): 778
Max brk space used 58000
4531 extents written (8 MB)
sles11:/home/knakaj/ISO/vmdp2.0 #


今回は Windows 2008 R2 にインストールしました。

- 最初から蟹マークの R8xxxx を選ばず Para Virtual Driver を選びます。


- summary です


-悪い例 (Do not This Way... sad ...)-

インストールを開始するとドライバーが選べます。いい気になってこれを選ぶと、リブートしたときにブルースクリーンになりました。

missary .... This way go to Blue Screen.

-ちなみに-
インストールで Blue Screen が出た場合は、いったん仮想イメージを削除しないと、インストールできない場合があります。 virt-manager からイメージを Delete します。


- ということでセットアップが終わったら

おとなしく、仮想マウントした VMDP ドライバを選び run setup.exe を実行します。

デバイスマネージャで確認して、?マークが出ていないこと、余計なネットワークドライバが見えていないことを確認します。

- 動作が遅い場合 ( If you meet slow performance VMDP )

SUSE Network Driver > Property > "*** checksum Offload" を Disable にする必要がある場合があります。
Windows 2008 R2 の Remote Desktop が異常に遅い

-VM ファイルから ISO を取り除く-
disk=[ 'file:/var/lib/xen/images/vampire/vampire.disk0.raw,hda,w', 'file:/home/knakaj/ISO/W28R2/MSDN-7600.16385.090713-1255_x64fre_server_eval_ja-jp-GRMSXEVAL_JA_DVD.iso,hdc:cdrom,r', 'file:/home/knakaj/ISO/vmdp2.0/vmdp20win.iso,hdd:cdrom,r', ]  <---- delete this iso descriptions.


-Keyword-

Novell VMDP2 Virtual Machine Driver Pack SUSE SLES11 XEN Windows 2008 R2 Virtual Machine Driver Pack

islandcenter.jp
[PR]
by islandcenter | 2012-04-11 12:43 | XEN | Trackback | Comments(0)

ZENworks 11 SP2 Streamline your IT operations

ダウンロードすましたが忙しくて試していません。
[PR]
by islandcenter | 2012-04-11 09:36 | ZENworks | Trackback | Comments(0)

Do not update SLES11sp1 to SP2 with GroupWise 2012.
POA and MTA wouldn't startup.

-Solution -

Reinstall back to SLES11sp1 with Upgrade mode, Everything work fine.
I recommend you, do not update the other Groupwise version.

今のところ SLES11sp2 では GroupWise 2012 は動かないようです。
以前のバージョンでも問題を起こす可能性があります。

Unable to load GroupWise agents on SLES 11 SP2

-Keyword-

Novell GroupWise2012, SLES11sp2

islandcenter.jp
[PR]
by islandcenter | 2012-04-06 14:33 | GroupWise | Trackback | Comments(0)

SLES11sp2 にKVM が同梱

あまり目立ったトピックスではないのですが、SLES11SP2 に KVMが同梱されるようになりました。



やっと、なのかいまさらなのか判断しようがないのですが、選択肢が増えたことは評価したいところです。

XEN 一筋6年の私にとってはあまり興味がないところですが、東アジア、特に日本(だけ)は RedHat 系のディストリビューションユーザが多いので、KVMユーザにとっては選べる商用ディストリビューションが増えたともいえるでしょう。

穿った見方をすればKVMユーザもSUSEに引き込んじゃえ、ってことはないでしょうけど。

もっとも Citrix や Oracle VM などは当面手を出さないだろうし、Amazon AWS も XEN ベースで動いていることを考えると、

「どっちを選ぶか」

は好みの問題、慣れの問題、互換性の問題、性能の問題、色々な要素を検討しなければなりません。 SUSE+XEN on xen ではほとんどベアメタルに近い性能が出るし、Windows との相性も専用のパラバーチャルドライバ(VMDP)のおかげで「遅い」とクレームをいただいたこともありません。

一般にはKVMのほうが早いと言われていますが、アキテクチャがXENに近いと言われている Hyper-V もあることを考えると、一概にどっちが早いとは言い切れないなと考えています。

本当に運用のことを考えるとハイパーバイザーなんて何でもいいのです。

openSUSE のサイトに KVM の詳しい説明がありますのでご紹介します。
openSUSE 12.1KVM を利用した仮想化

KVM技術プレビュー


islandcenter.jp
[PR]
by islandcenter | 2012-04-04 13:42 | SUSE | Trackback | Comments(0)

SLES11sp2の評価版が手に入りましたので、まずは一番影響の少ない仮想化されたDOM-U のDNSのスレーブサーバーをアップデートしてみました。

レポジトリは http でサービスするため ISO ファイルを解凍して、 /srv/www/htdocs にコピーしておきます。

# chmod wwwrun /srv/www/htdocs -R

でアクセスできるように設定しておきます。

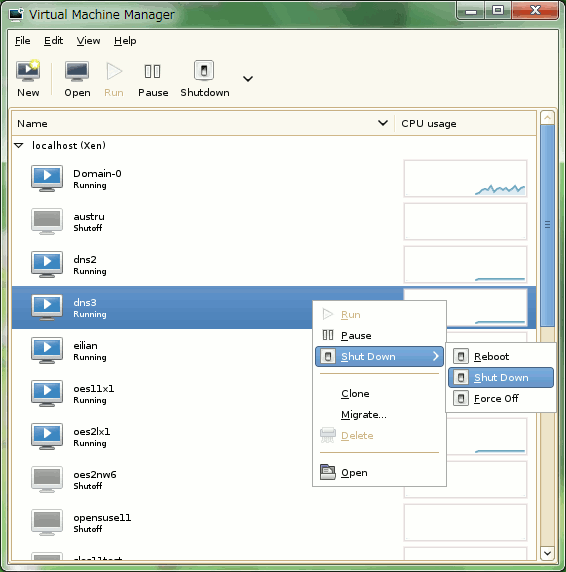

まずは、システムをシャットダウンします。

既に xm list に登録されていると同じ仮想マシン Dom-U が作れませんので、ここで Delete してしまいます。
※ファイルは削除しないでください。

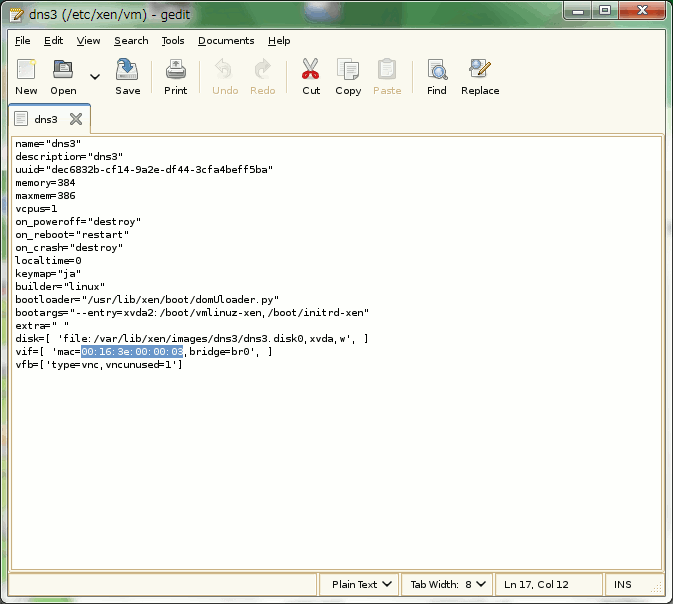

VMファイルのMACアドレスをメモしておきましょう。 Paravirtual NIC の MAC アドレスを同じにしておくと余計なトラブルを避けることが出来ます。

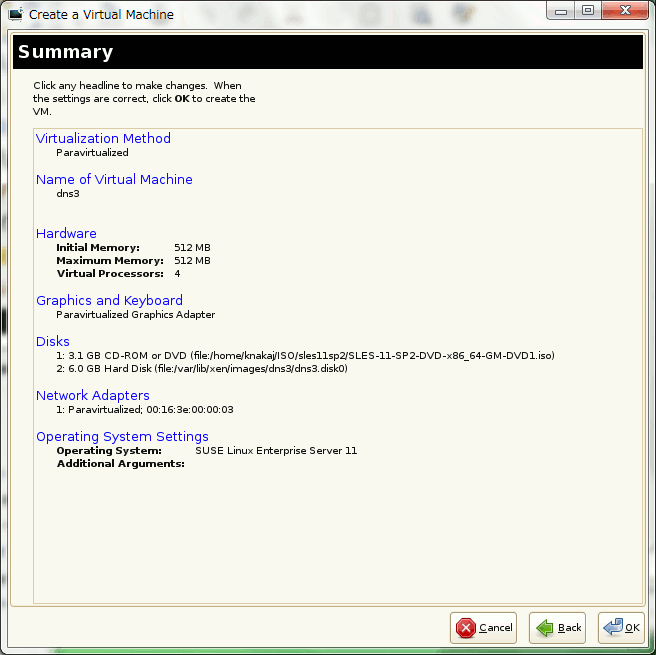

インストールサマリです。HDDは古いイメージを、インストーラにDVDのイメージISOを与えます。
MACアドレスは前回与えたものと同じものをセットします。

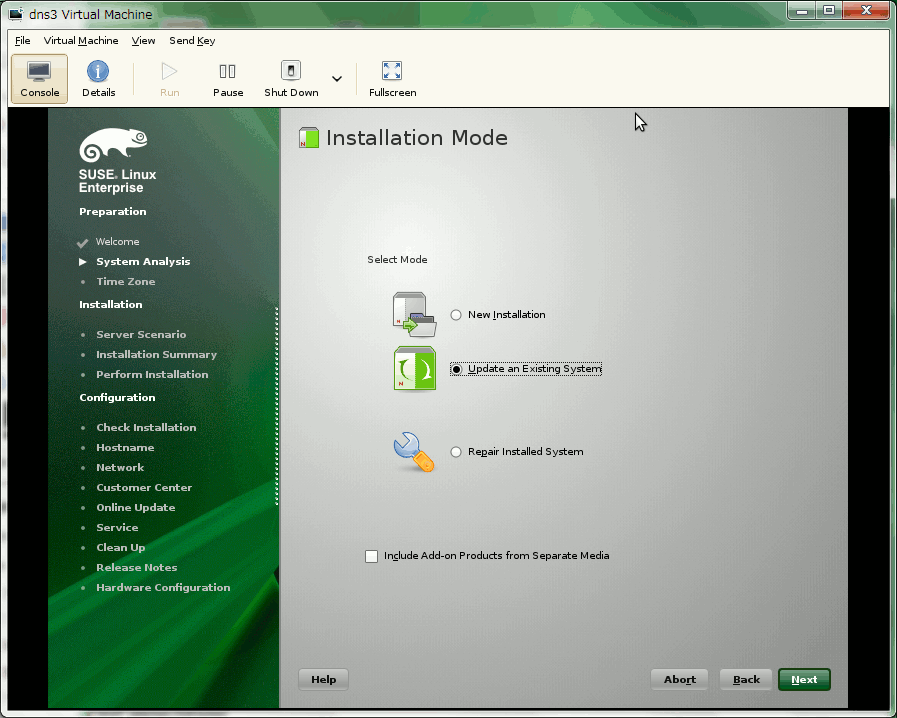

新規インストールと違うところです。アップデートを選びます。



アップデートするパーティションを選びます。SLES10 当時は RaiserFS でした。

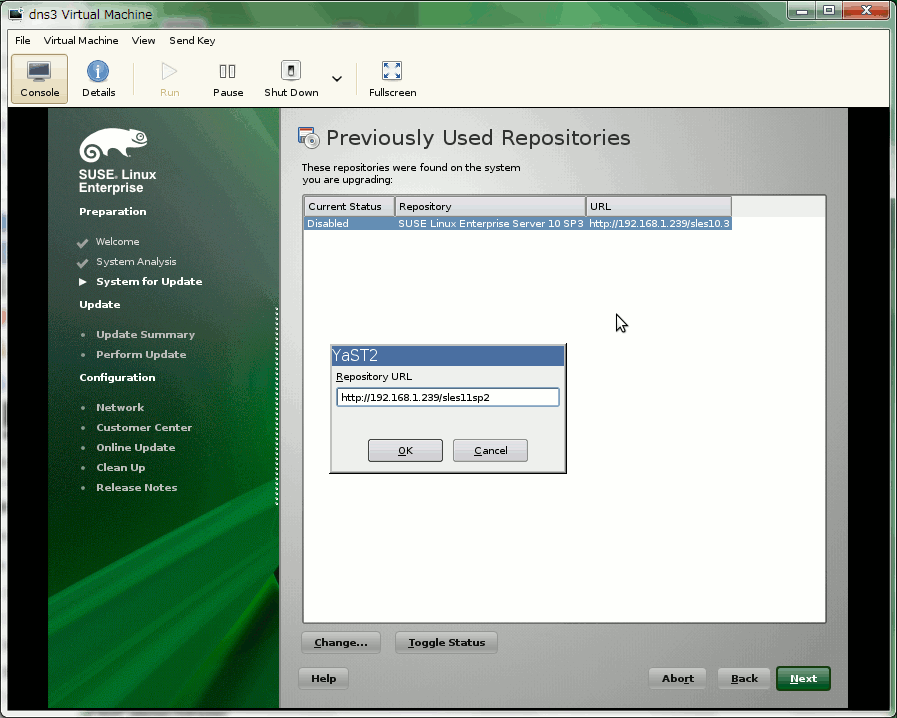

レポジトリの更新画面です。後でも出来ますが、ここであらかじめ作った Apache サーバのレポジトリのアドレスをセットします。

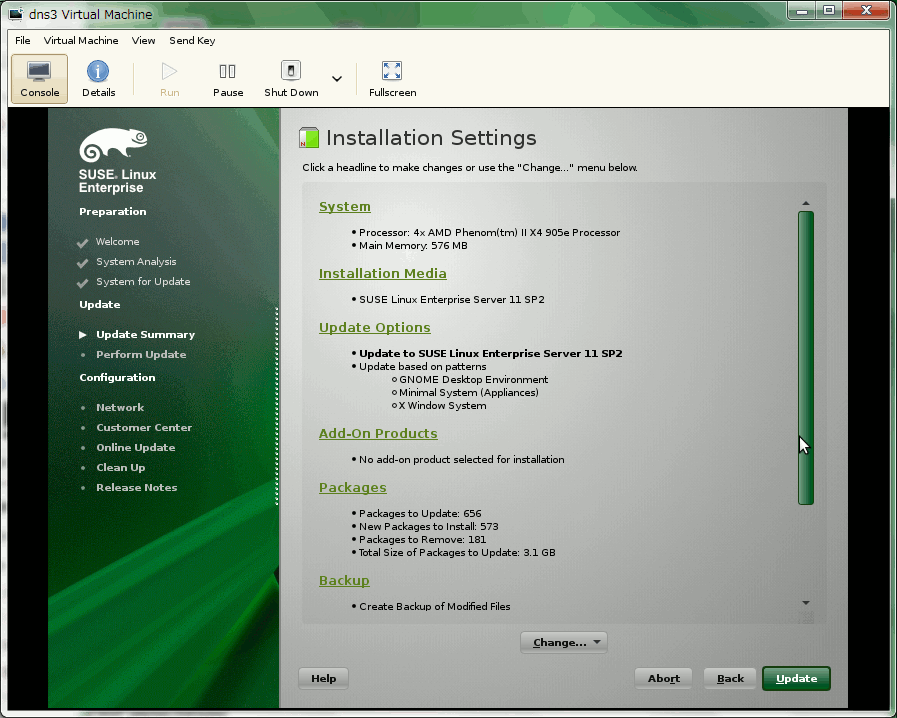

インストールサマリです。追加のパッケージをインストールする場合は、 Software のリンクから追加します。必要であれば追加言語で日本語を追加してもよいでしょう。


ファイルコピーが始まります。

コピーはマシンの性能にもよりますが1時間から2時間かかります。



カーネルは 3.0.3.13 XEN は 4.1.2 です。

dns3:~ # uname -a
Linux dns3 3.0.13-0.27-xen #1 SMP Wed Feb 15 13:33:49 UTC 2012 (d73692b) x86_64 x86_64 x86_64 GNU/Linux
dns3:~ #
dns3:~ # rpm -qa | grep xen
kernel-xen-base-3.0.13-0.27.1
kernel-xen-3.0.13-0.27.1
xen-libs-4.1.2_14-0.5.5
xen-tools-domU-4.1.2_14-0.5.5
kernel-xen-devel-3.0.13-0.27.1
dns3:~ #


- keyword -

Novell SUSE SLES11SP2 XEN アップデート

islandcenter.jp
[PR]
by islandcenter | 2012-04-04 10:13 | SUSE | Trackback | Comments(0)

常時 Novell Login を行う

デフォルトで Novell Logon を有効にする

Novell Client Windows 7 sp2 はデフォルトでは「ワークステーションログイン」画面がデフォルト表示されます。これをノベルログインをデフォルトにします。


タスクバーのNアイコン、もしくはネットワークのプロパティから Novell Client の設定を選びます。「カスタムログイン」から「コンピュータのみにログインをデフォルトにする」を「自動」から「配布しない」に


パスワードを間違えるなどでログオンに失敗したとき、明示的に「コンピュータのみにログオン」を押さない限りログオンできないようにします。

「コンピュータのみにログオン」は残しておかないと、ノートPCなどはログオンできなくなるためチェックしないほうがいいでしょう。

「システムログインのプロファイル」 > default > Windows Tab

Widnwos アカウントと接続ができるようこの部分もチェック


ネットワークと共有センター > 左側の「アダプタの詳細」

「詳細設定」メニューの「詳細設定」



「プロバイダーの順序タブ」

Netware Service が上になっていること、デフォルトでは一番上になっているはずです。


ソース
Configuring the Novell Client for Windows 7 / Windows 2008 Server to authenticate against DSFW or Microsoft AD


-Keyword-

NOvell ログイン デフォルト Windows ログオン Novell Client Vista 7

islandcenter.jp
[PR]
by islandcenter | 2012-04-02 14:00 | Windows | Trackback | Comments(0)
