SUSE SLES12 の XEN仮想化管理

前回
SLES12　大きく変わった仮想化管理
で仮想管理の方法が随分変わり、戸惑いました。その続きです。

SUSE Linux Enterprise Server12 (SLES12) では大きくXEN 仮想化管理が変わりました。従来の xend から libvirtd に移行しました。内部的にどうなった、こうなったという話はこちらにまかせて

SUSE Linux Enterprise Server 12　Virtualization Guide

実際のオペレーションから、、どうすればいいのかを書いてみます。

- xm -

まず、/usr/sbin/xm 自体がありません。/usr/sbin/xl に置き換わっています。

また、xl コマンド自体が libvirtd を管理する virsh コマンドとの互換性がありません。
xl コマンド自体は xm との下位互換性を維持するために存在するものです。

- virsh / virt-manager -

このツールは /etc/libvirt/libxl/myvm.xml を使って制御します。

virsh create /etc/libvirt/libxl/myvm.xml で起動
virsh list (libvirt 管理のものだけ表示、xl create したものはリストされない)
virsh shutdown myvm (xl create したものはシャットダウンできない)

※ xl で起動、終了はできるが GUI コンソールを virt-manager からは制御できない。（バックグラウンドで virsh を使うから)

実際に virt-manager で作成した仮想化された SLES を動かしてみます。

xl create -f /etc/xen/vm　<---- xl コマンドで vm ファイルを指定して起動



sles12:~ # xl create -f /etc/xen/vm/sles12

Parsing config from /etc/xen/vm/sles12



sles12:~ # xl list <--- 起動した

Name                                        ID   Mem VCPUs      State   Time(s)

Domain-0                                     0  7237     4     r-----  236110.8

sles12                                      31  1024     2     r-----       9.6



sles12:~ # xl console sles12 <--- コンソールを切り替え

Welcome to GRUB!



 : 中略



[  OK  ] Reached target Host and Network Name Lookups.

[  OK  ] Started Login Service.



Welcome to SUSE Linux Enterprise Server 12  (x86_64) - Kernel 3.12.28-4-xen (xvc0).



linux-gisu login: <---- xl console で操作できる。



CTRL+]　でコンソールに戻る



sles12:~ # xl shutdown sles12　<--- シャットダウンしてみる

Shutting down domain 31

sles12:~ #

しかし、この方法では virt-manager からGUI制御できません。ドメインのリストにも出ません。

virsh で制御してみます。

sles12:~ # virsh console sles12

Connected to domain sles12

Escape character is ^]

Welcome to GRUB!



: 中略



Loading Linux xen ...

Loading initial ramdisk ...

[    0.161234] PCI: Fatal: No config space access function found

[    0.161545] Unable to read sysrq code in control/sysrq

[    1.841010] i8042: No controller found



Welcome to SUSE Linux Enterprise Server 12  (x86_64) - Kernel 3.12.28-4-xen (xvc0).



linux-gisu login:



CTRL+]で終了



sles12:~ #

sles12:~ # virsh shutdown sles12　<--問題なくシャットダウン

Domain sles12 is being shutdown

sles12:~ #

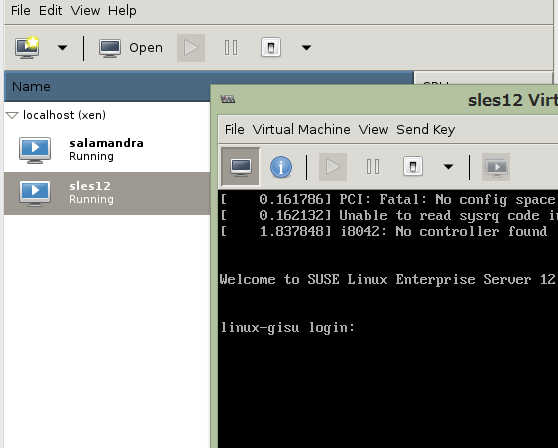

virt-manager からコンソールを開くことができます。



- xl -

/etc/xen/bm/myvm を使って制御
xl list (libvirt で稼働中のものも表示)
xl create -f /etc/xen/vm/myvm で起動(-f は必須のオプションとなります)
xl shutdown myvm で終了

virsh shutdown では終了できない。
virt-manager からGUIコンソールに接続できない。

virtsh create したものは

sles12:~ # xl shutdown sles12 <---- xl shutdown できない

Warning: This domain is managed by libvirt. Using xl commands to modify this

domain will result in errors when virsh or virt-manager is used.

Please use only virsh or virt-manager to manage this domain.



(This check can be overridden with the -f option.)

sles12:~ #

sles12:~ # virsh shutdown sles12　<---- virsh shutdown はできる。

Domain sles12 is being shutdown

xl crerate した Dom-U は virt-manager からGUI制御できないため、Windows のような GUI を必要とする Domain-U は制御できません。万が一、ネットワークの構成を変えたい、などの場合、リモートデスクトップのセッションが切れると、制御不能となってしまいます。

そこで、Windows 系のシステムを SLES12 に移植する場合は、vm ファイルを使う xl ベースの操作ではなく virsh / virt-manager への移行が必要になります。

ということで SLES12 には xen2libvirt という変換ツールがあります。

https://www.suse.com/documentation/sles-12/book_virt/data/xen_xen2libvirt.html

が見事に失敗しました。(Failed)

sles12:~ # xen2libvirt -f xm -c /etc/xen/vm/myvm.xml

libvirt: Config File error : configuration file syntax error: memory conf:1: expecting a name

Traceback (most recent call last):

  File "/usr/sbin/xen2libvirt", line 121, in

    import_domain(conn, args.path, args.format, args.convert_only)

  File "/usr/sbin/xen2libvirt", line 77, in import_domain

    xml = conndomainXMLFromNative('xen-xm', config, 0)

  File "/usr/lib64/python2.7/site-packages/libvirt.py", line 3344, in domainXMLFromNative

    if ret is None: raise libvirtError ('virConnectDomainXMLFromNative() failed', conn=self)

libvirt.libvirtError: configuration file syntax error: memory conf:1: expecting a name

sles12:~ #

という事で、SLES11 から SLES12 へP2P Migration する場合は、xl での起動、終了はできるのですが、設定変更などが必要な場合 vm2libvirt で convert をする必要があります。しかしうまく動かないケースが多くあります。

そこで「 virt-manager で作り直す」という手段が一番手っ取り早い、という事になります。

- virt-manager は /usr/bin へ-

virt-manager の GUI は /usr/sbin から /usr/bin へ移動しました。しかし、実際に利用するには root の権限が必要です。実際にユーザが仮想マシンを操作できる様にするには Policy Kit による認証が必要なようです。

第9章 PolKit を利用した権限認可
http://manual.geeko.cpon.org/ja/cha.security.policykit.html

https://www.suse.com/documentation/sled-12/book_security/data/cha_security_policykit.html


適切に設定すれば、一般ユーザが、自前の VPS を作成する事ができるわけですね。

- 仮想マシンのイメージ -

SLES12 での XEN 環境での仮想マシンイメージのデフォルトストレージの格納場所は /var/lib/xen/images から /var/lib/libvirt/images に代わりました。iSCSI や NFS などで共有している環境では問題になってくるでしょう。

仮想マシンの起動と終了

virsh 環境で作成された起動ファイルは　/etc/libvirt/libxl/ｘｘｘｘｘｘ.xml　という名前で保存されます。xm コマンドの様に仮想マシン名だけで create できません。 xml ファイルをフルパスで指定します。

sles12:/etc # virsh list

 Id    Name                           State

----------------------------------------------------

 12    sles12                         running

 19    salamandra                     running



sles12:/etc # virsh create  /etc/libvirt/libxl/myvm.xml

Domain myvm created from /etc/libvirt/libxl/myvm.xml



sles12:/etc # virsh list

 Id    Name                           State

----------------------------------------------------

 12    sles12                         running

 19    salamandra                     running

 34    myvm                           running



sles12:/etc # virsh shutdown myvm

Domain myvm is being shutdown



sles12:/etc #

- まどめ -

xl コマンドと virsh コマンドとを使い分ける注意点をまとめてみましょう。

- xm はなくなり xl に変わった。
- xl create したものは virsh shutdown できない。
- xl list では virsh で起動しても　xl list で確認できる。
- xl create したものは virt-manager から制御、仮想コンソールアクセスはできない。
- xl create したものは virsh consolle できない、xｌ console を使う。
- virsh create したものは xl shutdown できない。
- virsh create したものは xl console できない。virsh console を使う。
- xl create したものは virsh list / virt-manager で確認できない。
- virt-manager で作成した Dom-U は xl create/shutdown できない virsh で行う。

SLES12 における仮想化は、xend からの移行を考慮したものです。単体の「ハイパーバイザー」そのものの提供から、プライベートクラウド基盤への移行を念頭に置いた実装への過渡期でしょう。

また virsh を中心としたオペレーションでは、ほとんどXEN と KVM のハイパーバイザーの違いを意識せずにオペレーションをする事ができます。

SLES10/11 からの単純移行、平行運用は、オペレータの負荷を考慮すると、あまりお勧めできるものではありませんが、今後のプライベートクラウド基盤としてはOpenstack などの標準的な機能に準拠した実装ができます。

それでも、過去の仮想基盤がそのまま移行できることは、やはり便利な事です。
