Linux ソフトウェア Raid 作成 openSUSE 15.4 YaST GUI（前編）

　Raid と言えば、ホストバスアダプタ(HBA)のハードウェアの機能を使って作るのが普通です。というかそれ以外のソフトウェア Rsid は面倒くさい。面倒だし、やっぱりハードウェア Raid はCE さんがやってきて、ガチャリとディスクのホットスワップしたら「終わり」みたいな安心感があるわけです。

　しかし、ハードウェア Raid は一つの装置で完結していて柔軟性がありません。ストレージのラックにタマ何本で Raid5 なり Raid6 を作ると言う方法です。もっとも管理も楽だしハードウェア任せです。

　一方で、仮想化環境がこれほど普及してくると、ストレージも仮想化されます。メインのストレージはDAS接続された Raid6 ラックにあり、Thunderbolt 接続された外付けストレージや、DC のラック内に iSCSI で Raid1 のミラーコピーを置く、などということもソフトウェア Raid であればできるのかな、ということです。

　そこで、ハードウェアプラットフォームに頼らない Raid を構成するなら、ソフトウェア Raid って openSUSE Leap でどうやって構成して操作すればいいのか調べてみました。環境は、SUSE Enterorise15 上に仮想化された、openSUSE Leap 15.4 を使用しています。

YaST2 GUI で Raid の作成

openSUSE Leap でソフトウェア Raid を構築するには YaST2 GUI が便利で手軽です。　

Linux のソフトウェア Raid は元々 SUSE によって開発されたそうなので、SUSE のマニュアルは割としっかりしているようです。

SLE のマニュアルはこちら

ソフトウェアRAIDの設定

https://documentation.suse.com/ja-jp/sles/15-SP3/html/SLES-all/cha-raid.html

YaST アイコンから開くか、ターミナルで

# yast2 &

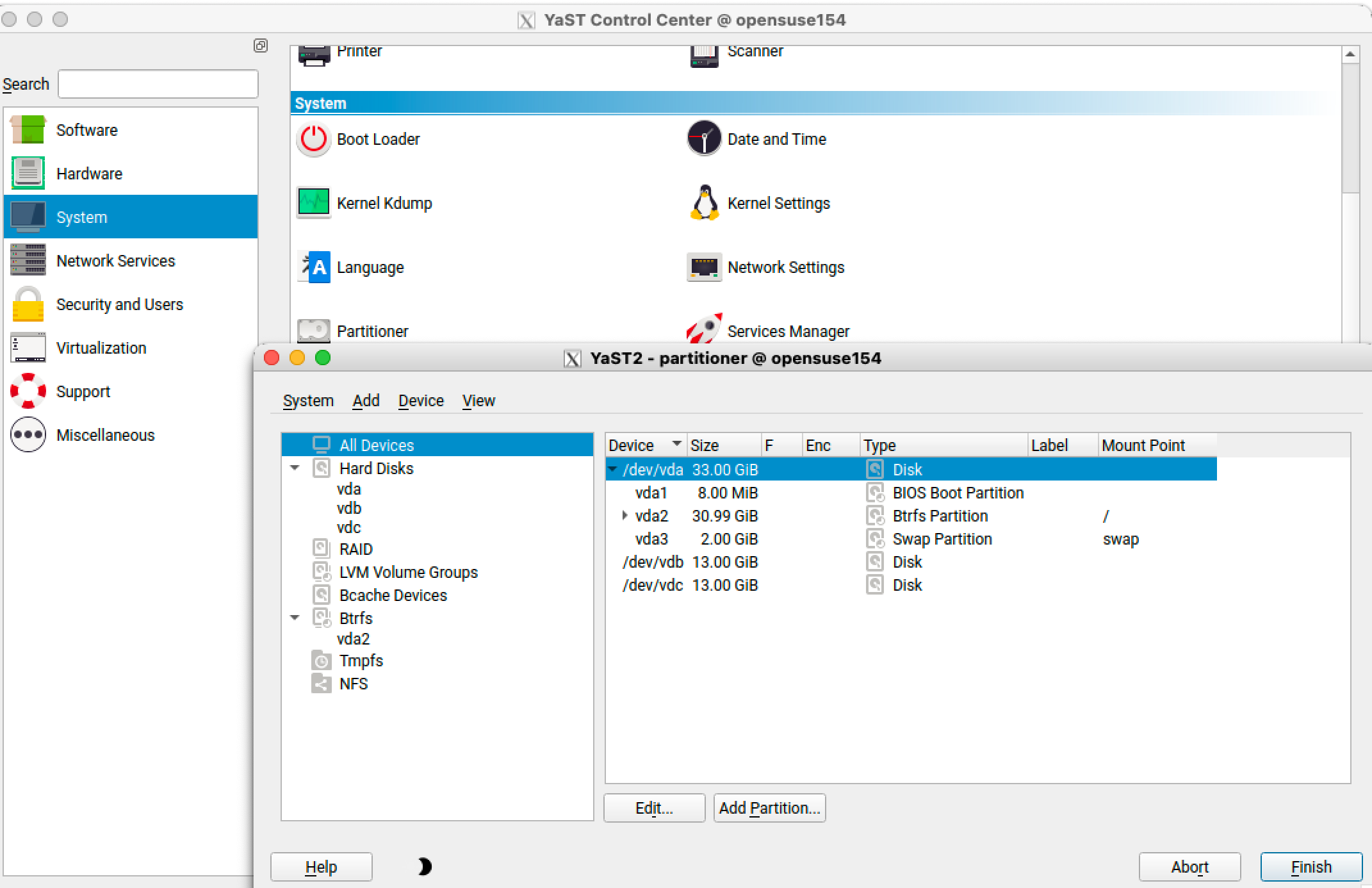

を実行します。左の System タブを開いて Partitioner を開きます。

左のペインから、 Raid をクリックして、"Add Raid" します。

Raid タイプとしてミラーリング(Raid1) をチェックして、Available Devices の中から、利用可能な２つの仮想ディスクを Add します。

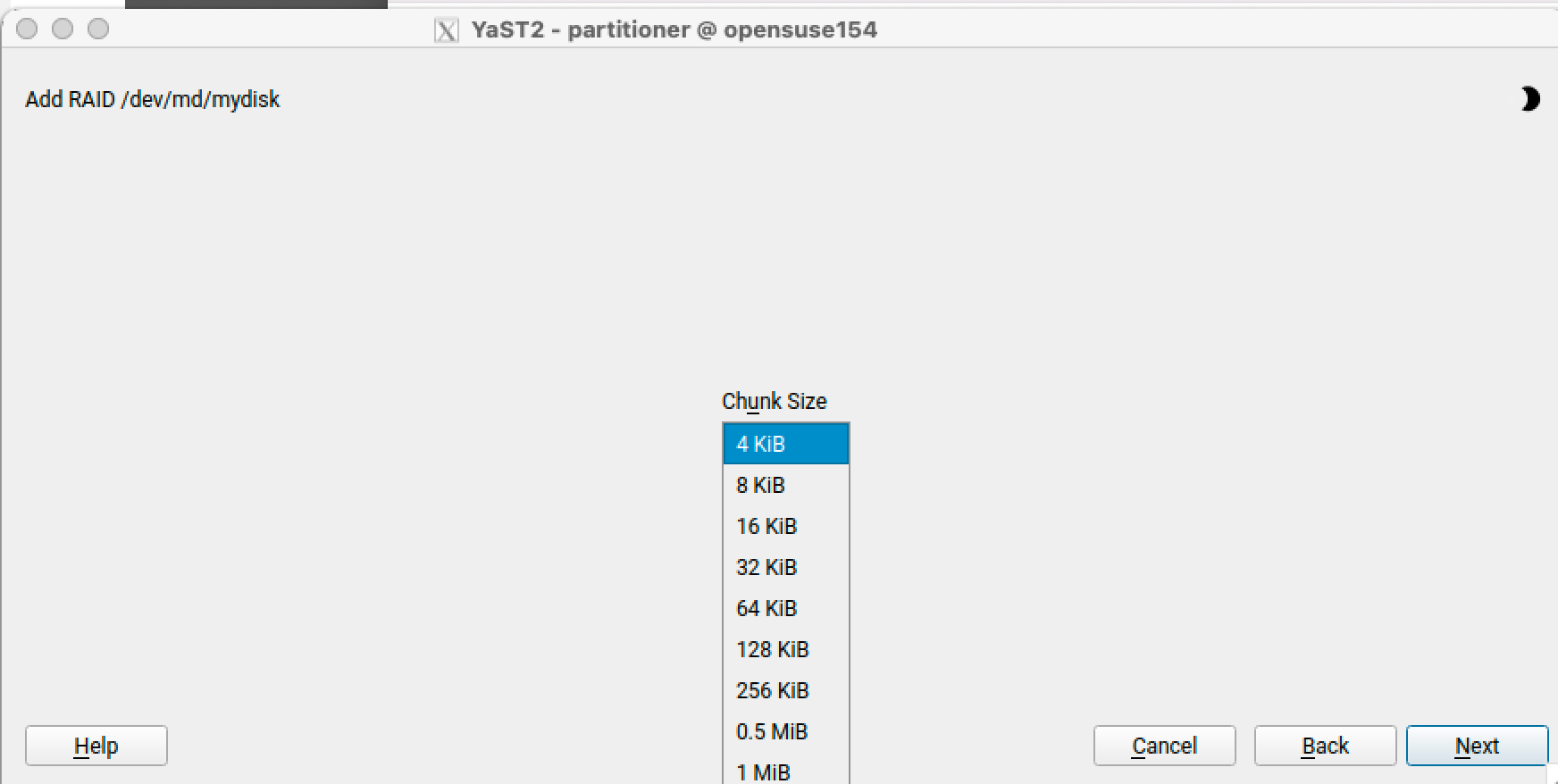

　Chunk サイズの設定です。チャンクサイズはデータの塊サイズです。サイズが小さいとパフォーマンスに影響しそうです。大きすぎるとディスク効率に影響しそうです。色々な事例を読むと、mdadm ツールでは 64Kb がデフォルトのようなので、ここでも 64Kb にしてみました。この数値はあとで大きくできますが小さくすることはできないようです。

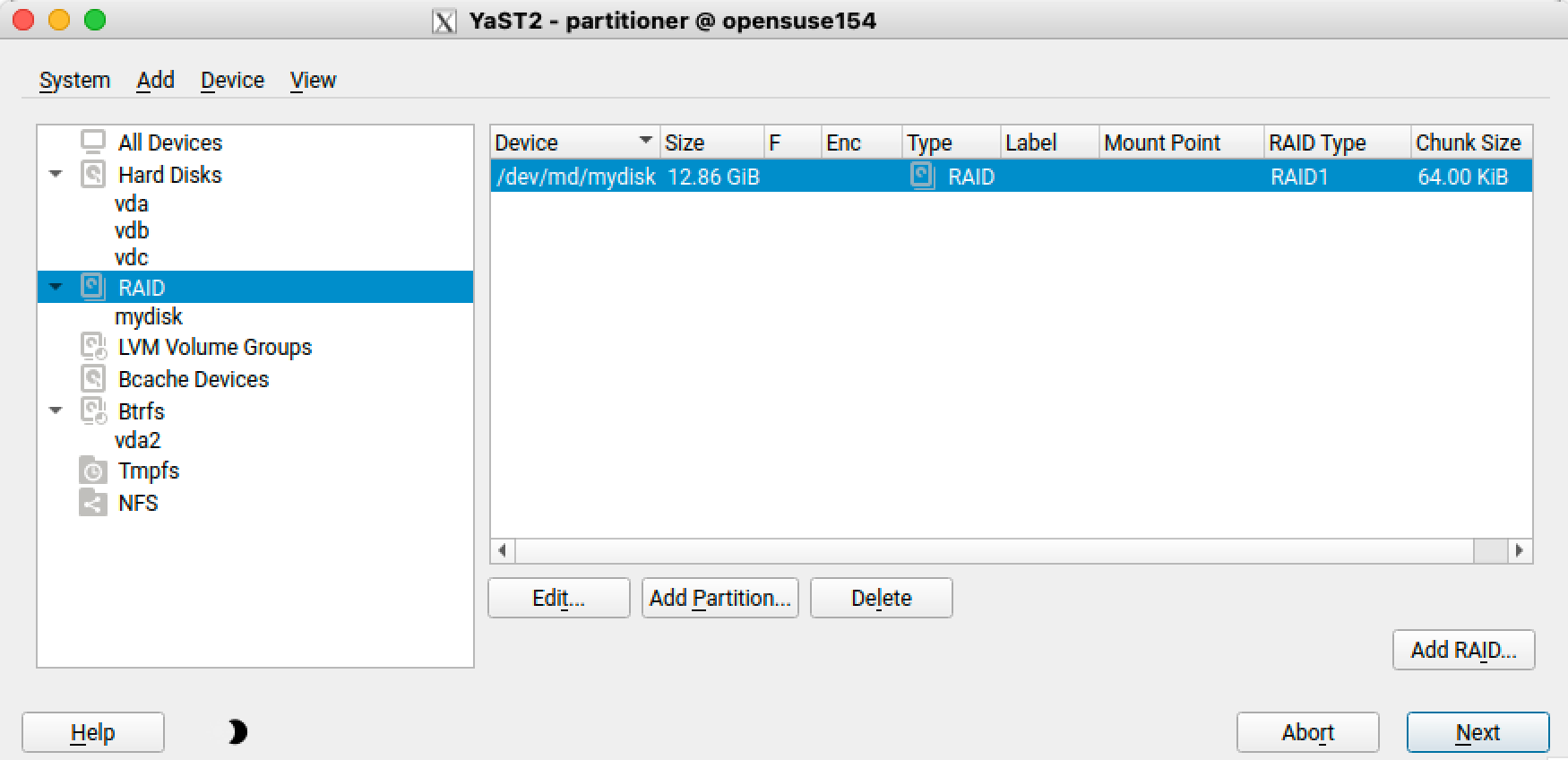

Raid デバイスができました。

あとは Partitiner でフォーマットしてマウントするだけです。

確認してみる

ここからは YaST GUI が使えないので mdadm ツールを使います。

/proc/mdstat を cat して状態を確認します。デバイス名は md0 ではなく md127 になりました。

opensuse154:~ # cat /proc/mdstat

Personalities : [raid1]

md127 : active raid1 vdc[1] vdb[0]

      13631360 blocks super 1.0 [2/2] [UU]

      bitmap: 1/1 pages [4KB], 65536KB chunk

unused devices: <none>

opensuse154:~ #

mdadm --detail で、詳細な情報を確認します。

opensuse154:~ # mdadm --detail /dev/md127

/dev/md127:

           Version : 1.0

     Creation Time : Tue Sep 13 10:57:56 2022

        Raid Level : raid1

        Array Size : 13631360 (13.00 GiB 13.96 GB)

     Used Dev Size : 13631360 (13.00 GiB 13.96 GB)

      Raid Devices : 2

     Total Devices : 2

       Persistence : Superblock is persistent

     Intent Bitmap : Internal

       Update Time : Tue Sep 13 11:20:35 2022

             State : clean

    Active Devices : 2

   Working Devices : 2

    Failed Devices : 0

     Spare Devices : 0

Consistency Policy : bitmap

              Name : any:mydisk

              UUID : eb1a87b7:bf3c3411:c08ec675:a46606fa

            Events : 40

    Number   Major   Minor   RaidDevice State

       0     253       16        0      active sync   /dev/vdb

       1     253       32        1      active sync   /dev/vdc

opensuse154:~ #

opensuse154:~ # lsblk

NAME        MAJ:MIN RM  SIZE RO TYPE  MOUNTPOINTS

sr0          11:0    1  3.8G  0 rom   /run/media/root/openSUSE-Leap-15.4-DVD-x86_64243

vda         253:0    0   33G  0 disk

|-vda1      253:1    0    8M  0 part

|-vda2      253:2    0   31G  0 part  /home

|                                     /var

|                                     /tmp

|                                     /usr/local

|                                     /root

|                                     /boot/grub2/i386-pc

|                                     /boot/grub2/x86_64-efi

|                                     /opt

|                                     /.snapshots

|                                     /

`-vda3      253:3    0    2G  0 part  [SWAP]

vdb         253:16   0   13G  0 disk

`-md127       9:127  0   13G  0 raid1

  `-md127p1 259:0    0 12.9G  0 part  /data

vdc         253:32   0   13G  0 disk

`-md127       9:127  0   13G  0 raid1

  `-md127p1 259:0    0 12.9G  0 part  /data

opensuse154:~ #

--
openSUSE Leap15/SLE15 では、YaST GUI で簡単に　Software　Raid　を構築することができました。やっぱり YaST って凄い便利です。

次は、このディスクペアの片側を取り外して、iSCSI デバイス上にミラーコピーを作ってみます。

Linux ソフトウェア Raid openSUSE 15.4 後編 - ディスクの差替え
https://islandcnt.exblog.jp/241582354/

そして、YaST 頼りの私の心が見事粉砕されます。
